シナプスジョイント

≪中圧用≫
RLS型 / RLW型 / RTLS型 / RTLW型
≪高圧用≫
RHS型 / RHW型 / RTHS型 / RTHW型

・温度変化による伸縮の吸収
・配管の振動吸収
■取付場所
水管橋露出部 / 露出配管 / ポンプ室 / 高架水槽

≪中圧用≫
MLW型 / MTLW型
≪高圧用≫
MHW型 / MTHW型

・沈下吸収
・縁切り
・地震時の振動吸収
■取付場所
橋台から出た管路 / 浄水場/配水池場内配管 / 建屋 / 弁室 / ポンプ室から出た管路 / 軟弱地盤箇所 / 伏せ越し部 / 盛土部 / 鉄道 / 道路横断

≪中圧用≫
MLW二重管型 / MTLW二重管型
≪高圧用≫
MHW二重管型 / MTHW二重管型

・漏水防止
・沈下吸収
・縁切り
・地震時の振動吸収
■取付場所
堤防（河川法対応）

≪中圧用≫
RLS二重管型 / RLW二重管型 / RTLS二重管型 / RTLW二重管型
≪高圧用≫
RHS二重管型 / RHW二重管型 / RTHS二重管型 / RTHW二重管型

・漏水防止
・温度変化による伸縮の吸収
・配管の振動吸収
■取付場所
水管橋露出部

≪中圧用≫
VLS型
≪高圧用≫
VHS型

・伸縮、角度振動吸収

・バルブパッキン等の交換
■取付場所
弁室内

≪中圧用≫

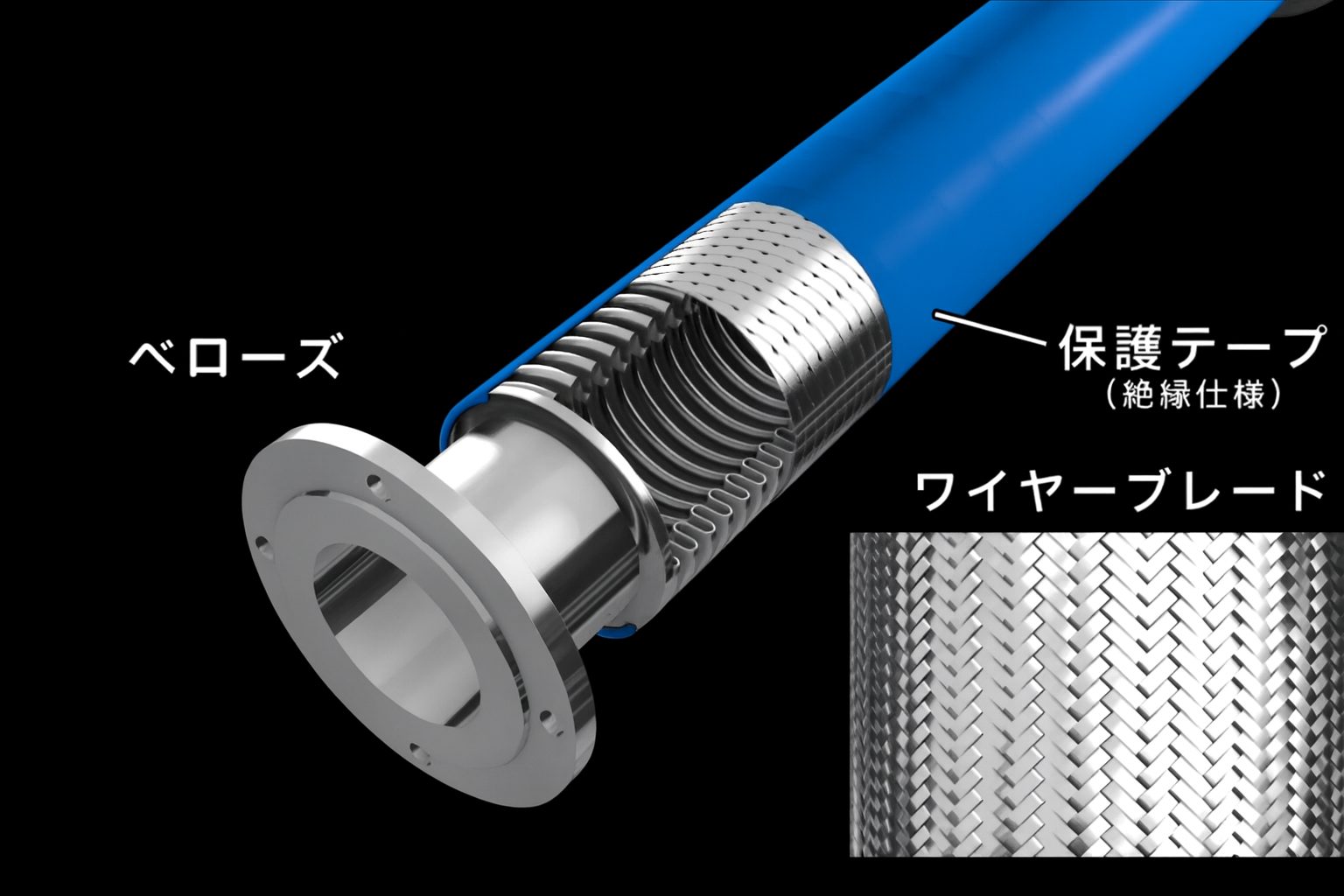

スチールベローズ

・地盤震動の吸収

・断層変位の吸収
■取付場所
浄水場/配水池場内配管 / 建屋 / 軟弱地盤箇所 / 断層横断 / 盛土部

GX形鋳鉄管挿口（記号：GX）

内外面水道用エポキシ塗装

ルーズフランジ（記号：F）

上水7.5K・JIS10K
※GF形製作可能
※接合部品は別途ご用意ください

K形鋳鉄管受口（記号：MU）

内面水道用エキポシ塗装
※接合部品は別途ご用意下さい

NS形鋳鉄管挿口（記号：NS）

内外面水道用エポキシ塗装

塩ビ管挿口（記号：VPO）

※離脱防止金具はSUS管対応品を
ご使用下さい

樹脂管受口（記号：VU・SU・PU）

離脱防止金具付
VU：塩ビ管・鋼管
SU：JISポリ管・SUS管
PU：配水用ポリエチレン管
